Cisco Nexus 9500

Cisco Nexus 9500 to przełącznik o architekturze modułowej należący do rodziny Cisco Nexus 9000. Posiada kompleksowy zestaw funkcji obsługujących wiele wydajnych kart liniowych Gigabit Ethernet. Stworzony, aby sprostać najbardziej wymagającym wymaganiom przedsiębiorstwa.

Przełącznik Cisco Nexus 9500 składają się z takich części jak: obudowy, kontrolerów, modułów światłowodowych, kart liniowych, zasilaczy i wentylatorów. Przełączniki oferują 3 różne opcje modułowe:

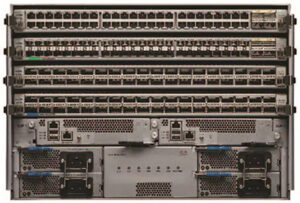

N9K-C9504: 4-gniazdowa

do 4 kart liniowych;
do 4 zasilaczy;
do 6 modułów Fabric tego samego typu;
do 2 kontrolerów systemowych;
do 2 nadzorcy tego samego typu;
do 3 wentylatorów;

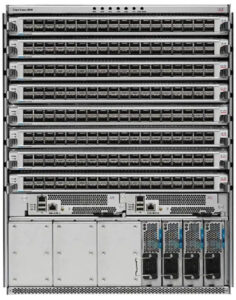

N9K-C9508: 8-gniazdowa

do 8 kart liniowych;
do 8 zasilaczy;
do 6 modułów Fabric tego samego typu;
do 2 kontrolerów systemowych;
do 2 nadzorcy tego samego typu;
do 3 wentylatorów;

Nadzorca, kontroler systemu, zasilacz i karty liniowe są wspólne dla wszystkich trzech przełączników. Natomiast mają unikalne moduły Fabric i wentylatory, które są podłączane pionowo z tyłu obudowy.

Przełączniki Cisco Nexus 9500 zapewnia wysoką wydajność dzięki interfejsom 1, 10, 25, 40, 50, 100, 200 i 400 Gigabit Ethernet. Działają w jednym z dwóch trybów:

Cisco Application Centric Infrastructure (Cisco ACI™) – przełączniki zapewniają gotową, w pełni zautomatyzowaną architekturę do projektowania sieci centrów danych;
Cisco NX-OS – przełączniki zapewniają możliwość korzystania z podstawowych technologii warstwy 2/3 oraz nowoczesnych technologii jak np.: VXLAN.

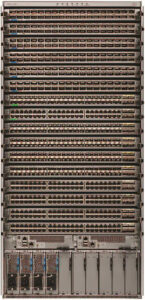

N9K-C9516: 16-gniazdowa

do 16 kart liniowych;
do 10 zasilaczy;
do 6 modułów Fabric tego samego typu;
do 2 kontrolerów systemowych;
do 2 nadzorcy tego samego typu;
do 3 wentylatorów;
